Typ UPX - wykonanie ciężkie
Zapewnia bezpieczny transport pojedyńczych blach w pionie, z możliwością zginania się w jednej płaszczyźnie. Wyposażony w zamek oraz szczęki ze stali hartowaniej. Współpracuje z zawiesiem jednocięgnowym linowym lub łańcuchowym. Stosując dwa uchwyty lub więcej jednocześnie używać razem z trawersą.
Stosować do blach o twardości poniżej 20 HRC.

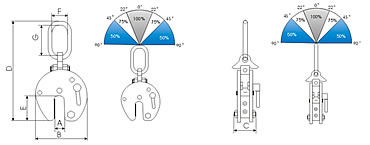

| TYP |
DOR
kg |
A
mm |
B
mm |
C
mm |
D
mm |
E
mm |
F
mm |
G
mm |
Waga
kg |
| UPX-4,5 D |
4500 |
10-50 |
285 |
160 |
660 |
130 |
115 |
175 |
30,3 |
| UPX-4,5 M |
4500 |
50-100 |
368 |
160 |
660 |
130 |
115 |
175 |
35,1 |
| UPX-6 D |
6000 |
10-50 |
285 |
170 |
725 |
145 |
130 |
200 |
34,0 |
| UPX-6 M |
6000 |
50-100 |
370 |
170 |
725 |
145 |
130 |
200 |
38,6 |
| UPX-8 D |
8000 |
10-50 |
300 |
185 |
770 |
145 |
150 |
220 |
39,7 |
| UPX-8 M |
8000 |
50-100 |
368 |
185 |
770 |
145 |
150 |
220 |
41,8 |
| UPX-10 D |
10000 |
10-50 |
300 |
185 |
700 |
145 |
165 |
255 |
|
| UPX-10 M |
10000 |
50-100 |
368 |
185 |
700 |
145 |
165 |
255 |
|
|
W zamówieniu należy podać Typ.
Uchwyt spełnia wymagania norm :
-PN-84/M-06521 : w zakresie wytyczne projektowania.
-PN-89/M-84702 : w zakresie ogólnych badań i wymagań.
